以太网工业控制网络
以太网工业控制网络
工业控制网络架构
结构图名次解释
中央控制器:基于 TI AM3358 的工业计算机；
集线器:以太网 HUB,以太网底层硬件设备,用于扩展以太 网的传输距离.是一个多端口转发器；
系统描述

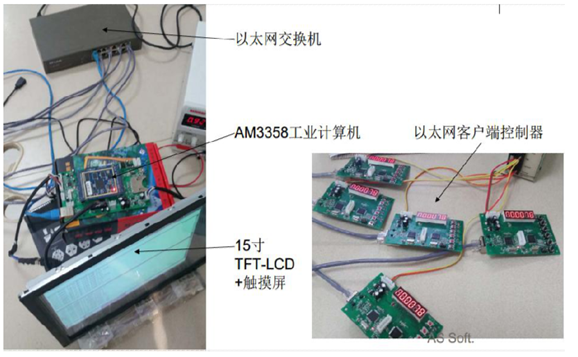

基于 TI AM3358 的工业计算机,运行嵌入式 linux 操作系统, 作为中央控制器；
具备以太网功能的 MCU,构成工业控制节点,通过多级集线器 与中央控制器构成工业控制网络；
中央控制器提供一个图形化的人际操作界面,通过触摸屏 +TFT LCD 显示器完成人机交互；
中央控制器支持 USB 接口的 4G 上网卡,能够进行远程维护 和管理。
